Garant laboratoře: Ing. Petr Keller, Ph.D.
Technický pracovník v laboratoři: Petr Tuček
Klíčová slova CZ: CNC stroje, programování CNC strojů, systémy CAD/CAM, simulace výroby.
Klíčová slova EN: CNC machine tools, CNC programming, CAD/CAM systems, manufacturing simulation.
Hlavní cíle a aktivity laboratoře:
Hlavní činnost laboratoře souvisí s problematikou práce na CNC obráběcích strojích. To znamená návrh a převedení technologických postupů výroby na NC programy, příprava a seřízení nástrojů i vlastního stroje, odladění a konečná výroba.
Laboratoř je vybavena dvěma moderními, plně pěti-osými obráběcími centry, k jejichž výhodám patří možnost obrobení tvarově komplikovaných dílců na malý počet upnutí. Dále laboratoř disponuje malým výukovým soustruhem, na kterém je možné školit základní seřizovací a programátorské dovednosti. K tomuto stroji bylo vyvinuto jeho tzv. digitální dvojče - v podstatě počítačový simulátor, na kterém lze nacvičit řadu dovedností bez rizik. Většinu návyků z ovládání lze pak přenést i na složitější stroje.
Odborné zaměření laboratoře:
- výuka a školení programování a obsluhy CNC strojů;
- návrh technologických postupů výroby specifických součástí obráběním na CNC strojích;
- tvorba NC programů - pomocí CAD/CAM systémů i dialogového programování na ŘS, výjimečně i ručně;

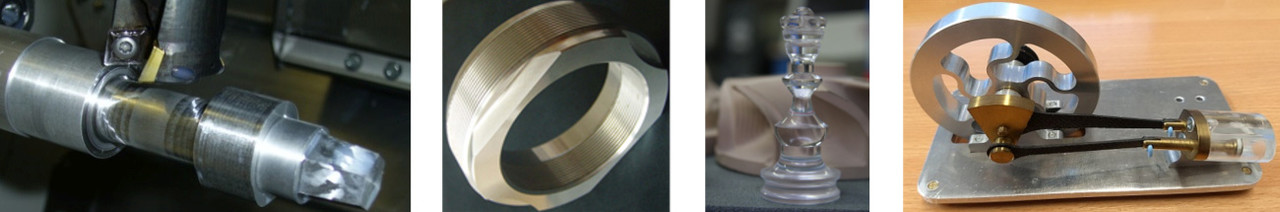

- prototypová výroba i tvarově složitějších dílů obráběním na CNC strojích.
Specifická zařízení a výstupy:

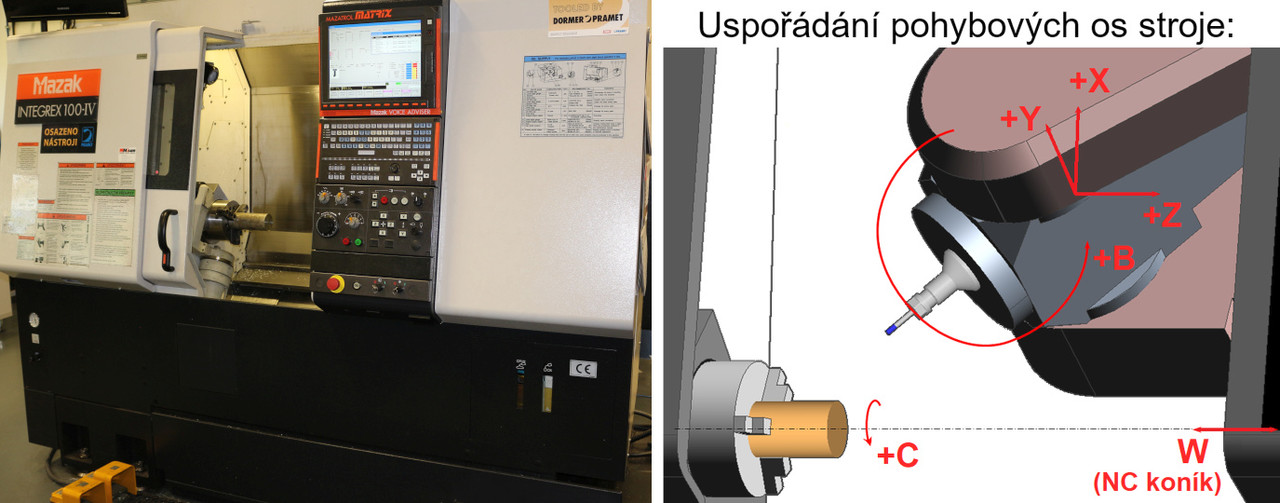

Mazak Integrex 100-IV - multifunkční soustružnicko-frézovací pěti-osé obráběcí centrum. Je využíváno pro výrobu tvarově složitých součástí z rotačních polotovarů upínaných do hydraulicky ovládaného tříčelisťového sklíčidla integrovaného do hlavního vřetena stroje. Do nástrojového vřetena je možné upínat soustružnické, frézovací, vrtací i speciální sdružené víceúčelové nástroje díky systému upínání nástrojů Capto C6. Max. průměr materiálu je 120 mm a max. délka cca 400 mm (závisí na technologii obrábění a použitých nástrojích).
| Rozsah os [mm] | Natočení hlavy (osa B) [°] | Otáčky hl. vřetene [ot/min] | Otáčky nástroje [ot/min] | Max. průměr obrobku [mm] | Zásobník nástrojů [ks] | Řídicí systém
|
| -20/+390, ±70, ‑20/+550 | -30/+195 | 6 000 | 12 000 | 120 | 20 | Mazatrol Matrix |

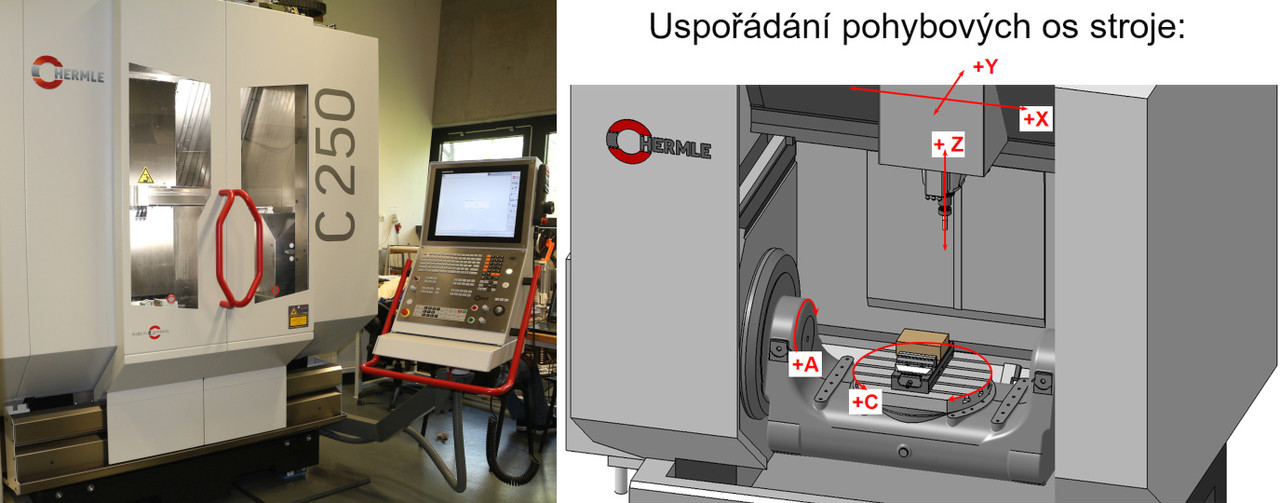

Hermle C250 - pěti-osé frézovací centrum s lineárními posuvy v osách X, Y, Z svázanými s pohybem nástroje, rotačním stolem C umístěným na symetricky naklápěné kolíbce v ose A pro možnost obrobení tvarově komplikovaných dílců max. rozměrů cca 300 x 300 x 300 mm. Stroj má polymer-betonový rám pro dobrou stabilitu stroje.
| Rozsah os [mm] | Rotační osy [°] | Otáčky [ot/min] | Max. zatížení [kg] | Rozměry [mm] | Zásobník [ks] | Řídicí
|
| ±300, ‑285/+265, 100/550 | ±115, 360 | 15 000 | 300 | Ø450 x 360 | 30 | Heidenhain TNC 640 |

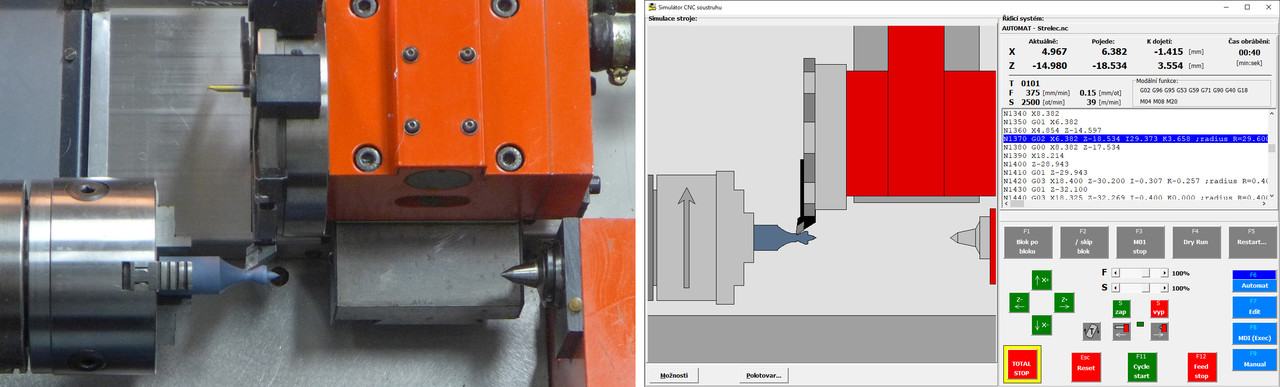

Emco E120P - dvouosý CNC soustruh, hlavní využití je především pro výukové účely a školení programování CNC strojů, max. průměr obrobku je 40 mm, max. délka 100 mm.
EdgeCAM - CAD/CAM systém pro podporu programování CNC strojů s postprocesory pro stroje Mazak Integrex 100-IV, Emco E120P a laserový řezací stroj s ŘS Sinumerik 840D (výuková multilicence);
hyperMILL - CAD/CAM systém pro podporu programování CNC strojů s postprocesory pro stroje Mazak Integrex 100-IV a Hermle C 250 (výuková multilicence).
Nabízené technologie a expertní činnost:
- výuka problematiky ve vybraných oborech na TUL, odborná školení pro firmy;
- řešení témat a vypracovávání bakalářských, diplomových a disertačních prací;
- řešení vědeckých a výzkumných projektů;
- smluvní výzkum a spolupráce s průmyslem (poradenství v rámci návrhu technologie výroby tvarově komplikovaných součástí, školení programování i obsluhy CNC strojů apod.).
